一、螺旋輸送機概述：
螺旋輸送機有七種規格。螺旋直徑：150、200、250、300、400、500、600；十種標準轉數（數/分）：20、30、35、45、60、75、90、120、150；螺旋機長度：從3米起到70米止，每隔0.5米一擋，螺旋輸送機長度可自由選擇。該螺旋輸送機主要用于輸送粉狀顆粒狀和小塊狀物料，如煤粉、爐灰、水泥、化肥、純堿、砂糖、谷物等；螺旋輸送機結構新穎密封性能好，可在若干位置進行中間加載和多點加載，操作安全，方便可靠。是在化工建材糧食等部門中廣泛應用的一種輸送設備。有軸螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。
二、螺旋輸送機工作原理：
當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，物料在輸送機中的運送，全部是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態，一般都將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。
三、螺旋輸送機結構特點：
1 、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不 需軸向移動，維修方便。 、芯軸長、吊掛少、故障點少
2 、采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸， 吊軸承壽命可達兩年以上。 3 、 各傳動部位均采用浮動連接方式， 吊軸承為萬向節結構， 使螺旋 體， 吊軸承和尾部總成形成一個整體旋浮體， 在指定范圍內可隨輸送 阻力自由旋轉避讓，不卡料，不堵料。
4 、頭尾軸承座均在殼 體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。

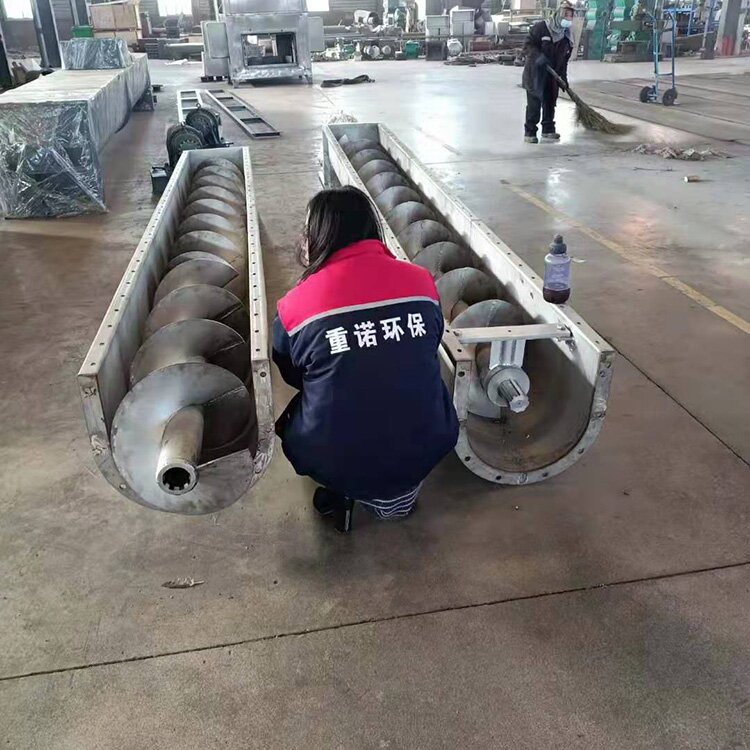

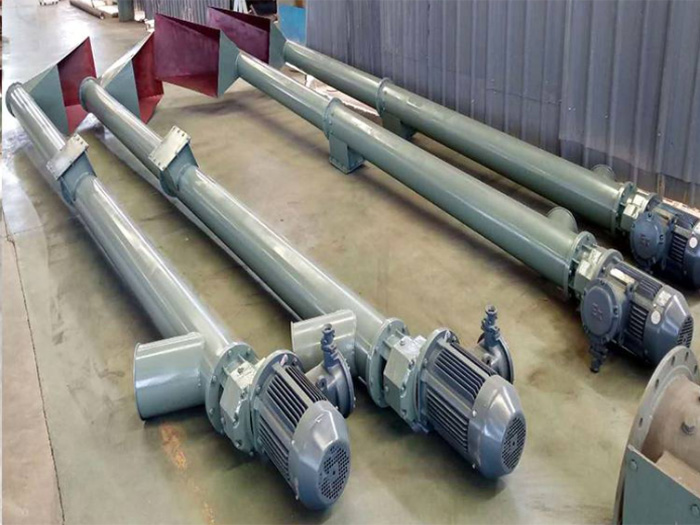

螺旋輸送機的組成 螺旋輸送機通常由螺旋輸送機本體、進出裝 置、驅動裝置三大部分組成。 螺旋機本體由頭節、中間節、尾節三 部分組成。
四、螺旋輸送機選型參數表：
